現代體育運動是隨著人類社會的發展不斷發展起來的。體育運動離不開場館的建設。體育場的照明設計特點是燈光照射空間大，距離遠，所以其場地照明一般選用高效率的投光燈。
第一節：照明標準
1．比賽場館照明標準
|
等級 |
使用功能 |
照度 |
照度均勻度 |
光源 |
眩光指數 |
||||||||
|
Eh |
Evmai |
Evaua |
Eh |
Evmai |
Evaux |
Ra |
Rcp(K) |
GR |
|||||
|
|
|
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 |
|
|
|
||
|
I |
娛樂訓練 |
300 |
— |
— |
|
0.3 |
|
|
|
|
≧65 |
|
≦35 |
|
II |
一般比賽 |
500 |
— |
— |
0.4 |
0.6 |
|
|
|
|
≧65 |
≧4000 |
≦30 |
|
III |
專業比賽 |
750 |
— |
— |
0.5 |
0.7 |
|
|
|
|
≧65 |
≧4000 |
≦30 |
|
Ⅳ |
彩電轉播（25米機位） |
|
1000 |
750 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≧80 |
≧4000 |
≦30 |
|
Ⅴ |
彩電轉播（75米機位） |
|
1400 |
1000 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≧80 |
≧5500 |
≦30 |
|
Ⅵ |
高清彩電轉播 |
|
2000 |
1400 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≧80 |
≧5500 |
≦30 |
2．新聞發布廳照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
新聞發布廳 |
地面 |
500 |
22 |
80 |
3．會議室照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
會議室 |
地面 |
300 |
22 |
80 |
4．球員更衣室照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
更衣室 |
地面 |
200 |
22 |
80 |
5．走廊通道照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
通道 |
地面 |
150 |
22 |
80 |
|
走廊，流動區域 |
地面 |
100 |
— |
80 |
|
樓梯 |
地面 |
75 |
— |
80 |
6．觀眾席照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
觀從席 |
0.75m |
200 |
22 |
60 |
|
觀從席（前十排）電視轉播 |
0.75m |
500-750 |
|
80 |
7．治療室照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
URR |
Ra |
|
治療室 |
0.75m |
300 |
19 |
80 |
8．應急照明標準
|
場所 |
參考平面及高度 |
照度標準值（LX） |
Ra |
|
走廊 |
地面 |
90 |
90 |
|
觀眾席 |
地面 |
30 |
90 |
|
場地 |
地面 |
20 |
90 |
第二節．照明設備設施的選擇
1．光源的選擇：
（1）燈具安裝高度較高的體育場館，光源宜采用金屬鹵化物燈。
（2）頂棚較低，面積較小的室內體育館，宜采用直管熒光燈和小功率金屬鹵化物燈。
（3）特殊場所光源可采用鹵素?zé)簟?/span>
（4）光源功率應與比賽場地大小，安裝位置和高度相適應。室外體育場宜采用大功率和中功率金屬鹵化物燈，應保證光源工作不間斷或快速啟動。
（5）光源應具有適宜的色溫，良好的顯色性，高光效，長壽命和穩定的點燃及光電特性。
（6）光源的相關色溫及應用可按下表確定。
光源的相關色溫及應用
|
相關色溫（K） |
色表 |
體育場館應用 |
|
<3300 |
暖色 |
小型訓練場所，非比賽場所 |
|
3300~5300 |
中間色 |
訓練場所，比賽場所 |
|
>5300 |
冷色 |
2．燈具的選擇
一．燈具及附件的安全性能應完全符合相關標準的規定。
二．燈具的防觸電等級應符合下列要求：
應選用有金屬外殼接地的工類燈具或II類燈具。
游泳池和類似場所應選用防觸電等級為III類的燈具。
三．燈具效率不應低于下表的規定：
燈具效率（%）
|
高強度氣體放電燈燈具 |
65 |
|
柵格式熒光燈具 |
60 |
|
透明保護罩熒光燈具 |
65 |
四．燈具宜有多種配光形式，體育場館燈光燈燈具可按下表進行分類：
投光燈具分類
|
光束分類 |
光束張角范圍（度） |
|
窄光束 |
10~45 |
|
中光束 |
46~100 |
|
寬光束 |
100~160 |
注：按光束分布范圍1/10最大光強的張角分類。
（1）燈具配光應與燈具安裝高度，位置和照明要求相適應。室外體育場宜選用窄光束和中光束燈具，室內體育場宜選用中光束和寬光束燈具。
（2）燈具宜具有防眩光打措施。
（3）燈具及附件應能滿足使用環境的要求，燈具應強度高，耐腐蝕，燈具電器附件都必須滿足耐熱等級的要求。
（4）金屬鹵化物燈不宜采用敞開式燈具。燈具外殼的防護等級不應小于IP55，不便于維護或污染嚴重的的場所防護等級不應小于IP65。
（5）燈具的開戶方式應確保在維護時不改變其瞄準角度。
（6）安裝在高空中的燈具宜選用重量輕，體積小和風載系數小的產品。
（7）燈具應自帶或附帶調角度的指示裝置。燈具鎖緊裝置應能承受在使用條件下的最大風荷載。
（8）燈具及其附件要有防墜落措施。
3燈具附件的選擇
一.選用的照明燈具應燈具應符合現行國家相關標準的有關規定。
二．根據照明場所的環境要求，分別選用下列燈具。
三．在有腐蝕性氣體或蒸汽的場所，宜采用防腐蝕密閉式燈具。
四．在振動，擺動較大的場所的燈具應有防震，防脫落措施。
五．在需防止紫外線照射的場所，應采用隔紫外線燈具或無柴光源。
六．直接安裝在可燃材料表面的燈具，應采用標有“F”標志的燈具。
4.鎮流器的選取
一.自鎮流熒光燈應配用電子鎮流器。
二．直管型熒光燈應配用電子鎮流器，或節能型電感鎮流器。
三．高壓鈉燈，金屬鹵化物燈應想用節能型電感鎮流器，在電壓偏差較大的場所，宜配用恒功率鎮流器，功率較小者可配用電子鎮流器。
5。燈桿及設置要求
當場地采用四塔式，多塔式或塔帶混合照明方式布燈時，需要選用照明燈桿作為燈具的承載體。照明燈桿在滿足照明技術條件要求的情況下，與建筑物的關系主要有以下幾種方式。
一.燈桿獨立于主體建筑物之外，這種燈桿作為獨立設備單獨存在，目前應用廣泛。
二．燈桿依附于主體建筑物上，但未同主體建筑整體結合，這種形式的基礎同建筑物基礎形式可能不同，需單獨處理。
三．燈桿依附于主體建筑物上，并同主體建筑物整體結合時，這種形式能很好的處理美觀問題，如果這種方案可行，可優先考慮采用這種方案。
四．燈桿應根據航空管理設置障礙照明。
6．馬道及設置要求
一．體育館按需設置馬道，馬道設置的數量，高度，走向和位置應滿足照明裝置的要求。
二．馬道應留有足夠的操作空間。
三，馬道的安裝位置應避免建筑裝飾材料，安裝部件，管線和結構件等對照明光線的遮擋。
第三節．燈具布置
不同的運動項目會在不同大小，不同開關的運動場地進行，同時會用不同的方式來利用運動場地。運動員的活動范圍以及在運動中視野所覆蓋的范圍也不盡相同。體育場館場地照明燈具應服務好這些運動項目，滿足它們的需求。因此，在綜合考慮運動項目特點，運動場地特征的基礎上合理布置燈具，以獲得良好的照明水平，，避免對運動員和電視轉播造成不利影響。
一．燈具布置與眩光及干擾光
（1）規范規定。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。
（2）關于眩光。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。不同運動項目，不同等級的賽事，有不同標準的眩光上限值，下面幾個眩光值適用于大多數情況。
室外體育場：GR≦50
GR≦40（固定攝像機方向上）
室內體育館：GR≦30
（3）關于干擾光。干擾光是眩光的一種，是指在特定場合中，由于光的強度，方向，或光譜引起人的煩惱，不舒適，分心或視覺能力下降的溢散光。
我國標準及CIE標準對限制干擾光污染提出相應要求。即劃分為E1至E4共4個區域，見表7-1 環境區域的劃分
|
區域 |
環境特點 |
舉例 |
區域 |
環境特點 |
舉例 |
|
E1區 |
天然暗環境區 |
如國家公園 |
E3區 |
中等亮度環境區 |
如城郊工業或居住區 |
|
E2區 |
低亮度環境區 |
如鄉村的工業或居住區 |
E4區 |
高亮度環境區 |
如城市中心和商業區 |
體育場周圍的民用建筑，不應受到更多的干擾光。在住宅，公寓，旅館和醫院病房樓等建筑物窗戶外表面產生的垂直照度不應高于表：7-2的規定值。
表7-2 居住建筑窗戶外表面的垂直照度值
|
照明技術參數 |
應用條件 |
環境區域 |
|||
|
E1區 |
E2區 |
E3區 |
E4區 |
||
|
垂直照度（EV） |
熄燈時段前 |
2 |
5 |
10 |
25 |
|
熄燈時段后 |
0 |
1 |
2 |
5 |
|
體育場照明燈具朝居室的發光強度應小于或等于表7-3的規定值。
表7-3 室外燈具朝居室方向的最大發光強度值
|
照明技術參數 |
應用條件 |
環境區域 |
|||
|
E1區 |
E2區 |
E3區 |
E4區 |
||
|
燈具發光強度（I） |
熄燈時段前 |
2500cd |
7500cd |
10000cd |
25000cd |
|
熄燈時段后 |
0cd |
500cd |
1000cd |
2500cd |
|
二．布燈方式
室內運動場地照明設計的特點是照明空間較高，一般為了13-20m，也有少數小型體育館高度較低，為了6-12米。照明燈具選擇要求燈具效率高，配光特性好等。
照明器的配置方案及選擇 表：1-11。燈光布置通?？梢圆捎萌缦氯N方式：
（1）燈具均勻布置在場地上空。這種布置比較經濟，適用于低空間的運動項目。但垂直照度比較低，立體感差，陰影較生硬。
（2）燈具在場地上空和側面布置相結合。這種布置一般適用于多功能體育館，水平照度和垂直照度可以獲得適當?shù)谋嚷省?/span>
（3）燈具主要分布在場外上空，以側光為主。這種布置適用于空間較高的運動項目，但要注意場地的照度均勻和眩光控制。

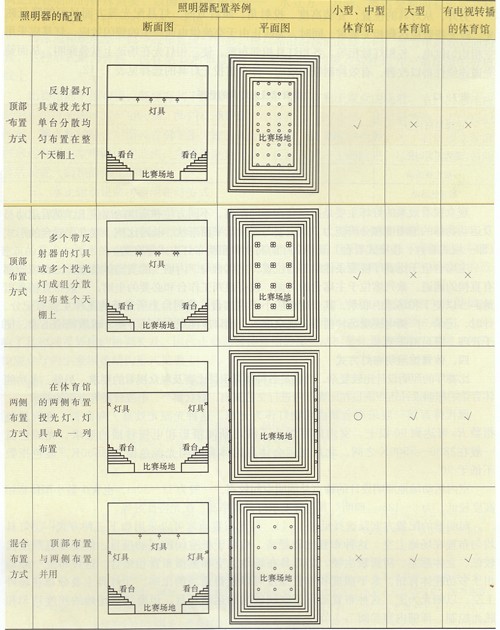

表：1-11 照明器的配置方案及選
注 √表示合適 ○表示一有條件的可以采用 ×表示不合適
另外，從燈具的位置，安裝高度，投射角，照射方向，燈具配光等方面盡可能降低眩光，眩光指數應達到相關要求。同時，為防止由于交流供電而產生的頻閃效應，燈具應采用三相均勻供電，各相燈數相等。各相燈具相鄰布置，使三相燈光在場地上重疊照明，從而使光通連續性得以改善，有效抑制頻閃效應。體育館投光燈具的選擇見表1-12
表1-12 體育館投光燈具的選擇
|
比賽場所區分 |
投光燈的配光 |
||
|
窄光束 |
中光束 |
寬光束 |
|
|
重大正式比賽 |
× |
√ |
√ |
|
一般比賽活動 |
× |
× |
√ |
|
娛樂性活動 |
× |
√ |
√ |
