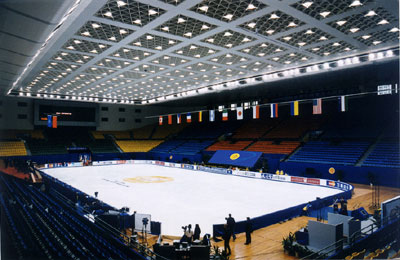

冰球。冰球運動是在高速運動中進行的，身體接觸頻繁，爭奪激烈的對抗運動。比賽雙方以6人出場，使用球桿和冰球，著專用冰球比賽服和冰刀。比賽的目標射門得分。冰球運動在室內滑冰館內進行，冰球場兩端設有球門，球門前有球門區，場地四周設有圍板將場地與觀眾區分開。球場用兩條藍色的寬線分為三個同等的區域。中區是中立區，中央有一個藍色的爭球圈。在另外兩個區還有四個爭球點，爭球點為紅色，中線也是紅色。
標準的冰球場地規格為長60米，寬30米，角圓弧半徑為8.5米，冰球場地四周圍以1.15~1.12米的木質或可塑材料制成的牢固界墻。除場地正式標記外，全部冰面和界墻內壁應為白色，冰球門寬1.83 米，高 1.22米，球門內最深處不大于1米或小于60米。
一． 照明標準
運動項目：（冰壺）、冰球 C類
|
等 級 |
運動分級 |
照 度 |
照 度 均 勻 度 |
光 源 |
眩光 等級 |
||||||
|
Eh |
Evmai |
Evsec |
水 平 |
垂 直 |
顯色指數（Ra） |
色溫 （K） |
GR |
||||
|
U1 |
U2 |
U1 |
U2 |
||||||||
|
Ⅰ |
業余訓練 |
150 |
－ |
－ |
0.4 |
0.6 |
－ |
－ |
65 |
4000 |
<40 |
|
Ⅱ |
非比賽、娛樂活動 |
300 |
－ |
－ |
0.4 |
0.6 |
－ |
－ |
65 |
4000 |
<40 |
|
Ⅲ |
業余國內比賽 |
600 |
－ |
－ |
0.5 |
0.7 |
－ |
－ |
65 |
4000 |
<40 |
|
Ⅳ |
專業國內比賽 |
1000 |
－ |
－ |
0.5 |
0.7 |
－ |
－ |
65 |
4000 |
<40 |
|
Ⅴ |
TV轉播國內比賽 |
－ |
1000 |
750 |
0.5 |
0.7 |
0.4 |
0.6 |
65 |
4000 |
<40 |
|
Ⅵ |
TV轉播國際比賽 |
－ |
1500 |
1000 |
0.6 |
0.7 |
0.4 |
0.6 |
65最好80 |
4000 |
<40 |
|
Ⅶ |
高清晰度HDTV轉播 |
－ |
2500 |
2000 |
0.7 |
0.8 |
0.6 |
0.7 |
80 |
4000 |
<40 |
|
Ⅷ |
應急TV |
－ |
1000 |
－ |
0.5 |
0.7 |
0.4 |
0.6 |
65最好80 |
4000 |
<40 |
|
注：1、賽場應有非常良好的均勻度和高的水平照度以防止賽場中的眩光。 2、由于運動員許多動作發生在圍板附近，應排除圍板形成的陰影。對于攝像機應保證圍板附近的垂直照度。 |
|||||||||||
二．照明設計
6.1.1 體育館運動分類
在室內體育館進行的體育運動一般分為兩類。一類是主要利用空間的運動，一類是利用低位置為主的運動。因此，在進行照明設計時應注意不同運動的特點而分別對待。
通常的體育館多為綜合性用途，根據規模的大小又分為中小型體育館、大型體育館和彩電轉播用體育館。
|
分類 |
運動項目 |
|
主要利用空間的運動 |
羽毛球、籃球、排球、手球、網球、乒乓球 |
|
主要利用低位置的運動 |
體操、曲棍球、冰上運動、游泳、柔道、摔跤、武術、拳擊、舉重、擊劍、射擊、射箭 |
進行體育館照明設計，設計者首先必須了解和掌握體育館照明的要求：即照度標準和照明質量。然后要依據體育館建筑結構可能安裝燈具的高度和部位確定布燈方案。由于體育館空間高度的局限，既要達到照度標準，又要滿足照明質量要求，因此應選用配光合理、有合適距高比和亮度限制較嚴的燈具。當燈具安裝高度低于
6.1.3 體育館場地照明的布燈方式
體育館運動場地的照明燈具宜采用如下幾種布燈方式：
單體均勻布燈方式即單個燈具均勻布置在運動場地上空，一般用于籃球、手球、乒乓球、體操、曲棍球、冰上運動、柔道、摔跤、武術等中小型體育館。此種布燈方式較為經濟，但照明的立體感差。
群組均勻布燈方式即幾個單體燈具組成一個群組，均勻布置在運動場地上空，一般用于籃球、手球、乒乓球、體操、曲棍球、冰上運動、柔道、摔跤、武術等中小型體育館和高度相對高的大型體育館。此種布燈方式較為經濟，但照明的立體感差。
馬道側照布燈方式即將燈具安裝在運動場地邊側的馬道上，通過調整燈具的投射角來實現場地照明，一般應用于羽毛球、網球、游泳等大多數室內項目，以及對垂直照度要求較高的場館，如彩電轉播用體育館。此種布燈方式的照明立體感好。
燈具馬道通常設置在運動場地的兩側，根據場地大小可設置兩條或四條馬道。馬道位置應在場地邊線向?qū)γ孢吘€方向的仰角θ大于40度（當場地兩邊有觀眾席時）或大于30度（當場地兩邊沒有觀眾席時）的范圍設置。在該范圍內，仰角θ越小，越有利于提高垂直照度，但在仰角θ的選取時，還應同時考慮到 “垂直照度與水平照度”的比例關系問題和眩光控制問題。
組合布燈方式即將
組合布燈方式時應分別按照上述“單燈均勻布燈”和“側照布燈”的原則予以選擇燈具。
間接照明是一種較為舒適的照明方式，燈具不直接照射運動場地，而是通過反射光實現場地照明。此種照明方式要求體育館頂部為高反射率材料，同時頂部高度不宜低于
三． 燈具布置
冰上運動賽場的燈具布置有特殊性，燈具的布置和光線投射方向?qū)φ彰髻|(zhì)量有決定性的影響。常見的冰上運動場地的燈具布置方式有頂部布置，兩側側向布置，混合布置及間接照明布置四種不同的照明方式。
1． 頂部布置。頂部布置宜選用對稱型配光的燈具，適用于主要利用低空間，對地面水平照度均勻度要求較高，且無電視轉播要求的體育館。（見圖7-157和7-158）
2． 兩則側向布置。側向照明系統可以很好的解決上面所說的冷凝水滴滴到冰面上的問題，而且側向布燈更易于維修，有良好的垂直照度，物體立體感較好，并且更容易符合電視轉播和拍電影的要求。側向布燈系統更適合于速滑運動。（7-159）
3． 混合布置。宜選用具有多種配光形式的燈具，適用于大型綜合性體育館，燈具的布置方式參見頂部布置和兩側布置。
4． 間接照明布置。間接照明燈具布置宜采用具有中寬光束配光的燈具，適用于層高較低，跨度較大及頂棚反射條件好的建筑空間，同時適用于對眩光限制較嚴格且無電視轉播要求的體育館，不適用于懸吊式燈具和馬道的建筑結構。
冰球場館燈具應分別布置在比賽場地及其外側的上方，宜對稱于場地長軸布置。
燈具的瞄準方向宜垂直于場地長軸，瞄準角不宜過大。
